Bench centre, center height 75mm, max. center width 350mm

Нет в наличии

0.0 грн.

Base plate L x W:500 x 110 mm

Designation:Concentricity gauge point height 75mm, max. point width 350mm

Length x width:500 x 110 mm

Packaging unit:1

Point height:75 mm

Доставка

Курьером по Киеву Доставим в день получения

Новой почтой в отделения и почтоматы

по тарифам перевозчика

Оплата

оплата по счету

Bench centre, center height 75mm, max. center width 350mm

0.0 грн.

Описание

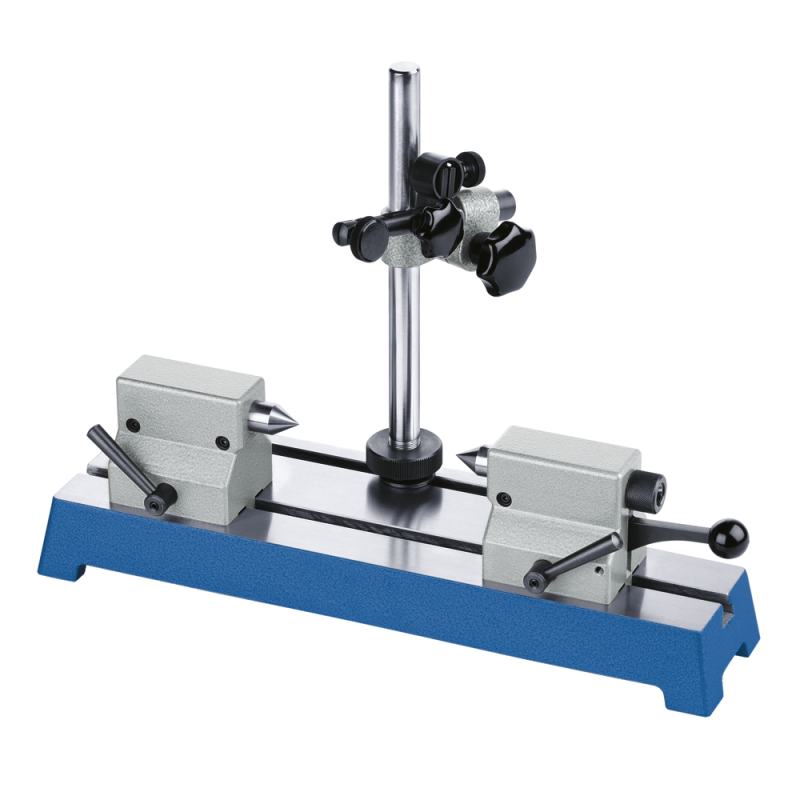

Concentricity gauge

For testing the radial and axial run-out accuracy of rotating parts
Size 0350 tailstocks with V-block attachments

Base plate design:

Special cast iron
Finely ground supporting surface
With 2 T-slots, for holding tailstocks and measuring stand
Slot width 10 mm (12 mm*)
Distance between T-slots 58 mm (100 mm*)
Planarity in accordance with DIN 876/2

Tailstock design:

Adjustable
Left-hand tailstock with fixed tip, right-hand tailstock with movable tip
Quill O 16 mm (22 mm*)
Movable tip travel approx. 10mm
Hardened steel quill and center, precision ground

Measuring stand design:

With fine adjustment
Locating bore 8H7
Column O and height: 16 x 200 mm (22 x 240 mm*)
Cross-arm O and length: 16 x 60 mm (16 x 125 mm*)
Base plate supplied with tailstocks and measuring stand

* Values in brackets are for concentricity gauge no. 5547600450

Base plate design:

Tailstock design:

Measuring stand design:

* Values in brackets are for concentricity gauge no. 5547600450

Характеристики

Base plate L x W

500 x 110 mm

Designation

Concentricity gauge point height 75mm, max. point width 350mm

Length x width

500 x 110 mm

Packaging unit

Point height

75 mm

Point width

350 mm

Weight

12 kg
