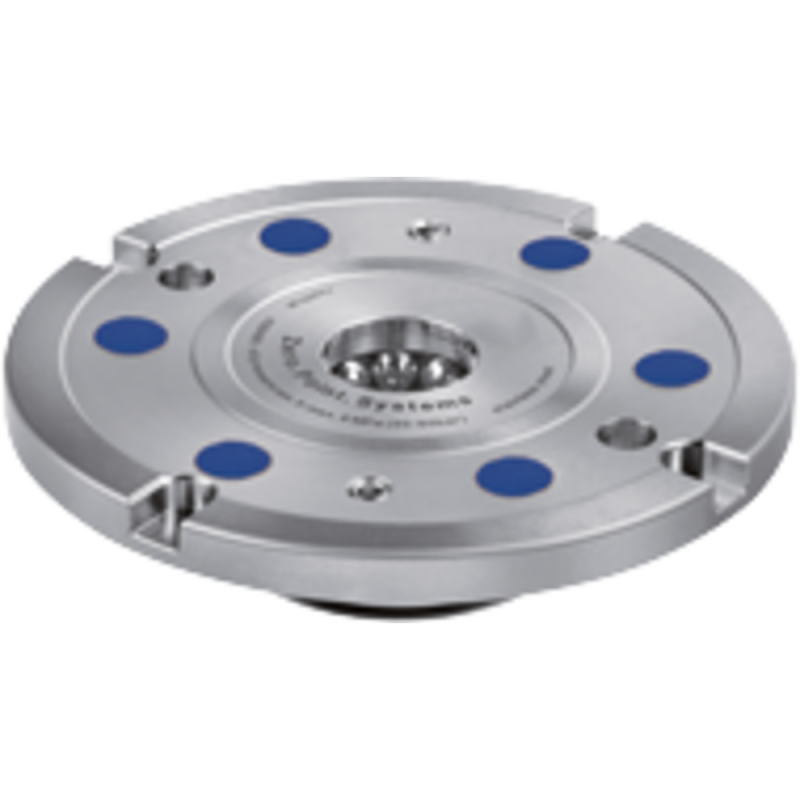

Installation clamping module, type K20 with indexing 112mm

Name: Installation clamping module, type K20 with indexing 112mm
Brand: ATORN
SKU: 4590511020
Availability: OutOfStock

Производитель: ATORN Модель: 35263

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Installation clamping module, type K20 with indexing 112mm

Нет в наличии

0.0 грн.

Adapter diameter:78 mm

D:112 mm

D4:32 mm

Delivery rate min.:50

Depth:34 mm

Доставка

Курьером по Киеву Доставим в день получения

Новой почтой в отделения и почтоматы

по тарифам перевозчика

Оплата

оплата по счету

Installation clamping module, type K20 with indexing 112mm

0.0 грн.

Описание

K10.2 and K20 installing clamping modules

Hydraulic unlocking
Hardened cover and piston
Precision < 0.005 mm
Use: Zero-point clamping system for optimized tooling times when clamping; for all areas of chip-forming and chip-free machining as well as the food, pharmaceutical and chemical industries.
Note: Installation clamping modules boast high holding, pull-in and locking forces despite their extremely small dimensions. Hydraulic pressure is only required for releasing (min. 50 bar / max. 60 bar). The modules are mechanically locked when clamped. The advantage to this is the lack of inconvenient lines and of any risk of leaks.
Available on request:
- Installation drawings
- Automation solutions
- Also available as an individual flange version

K20 with and without indexing

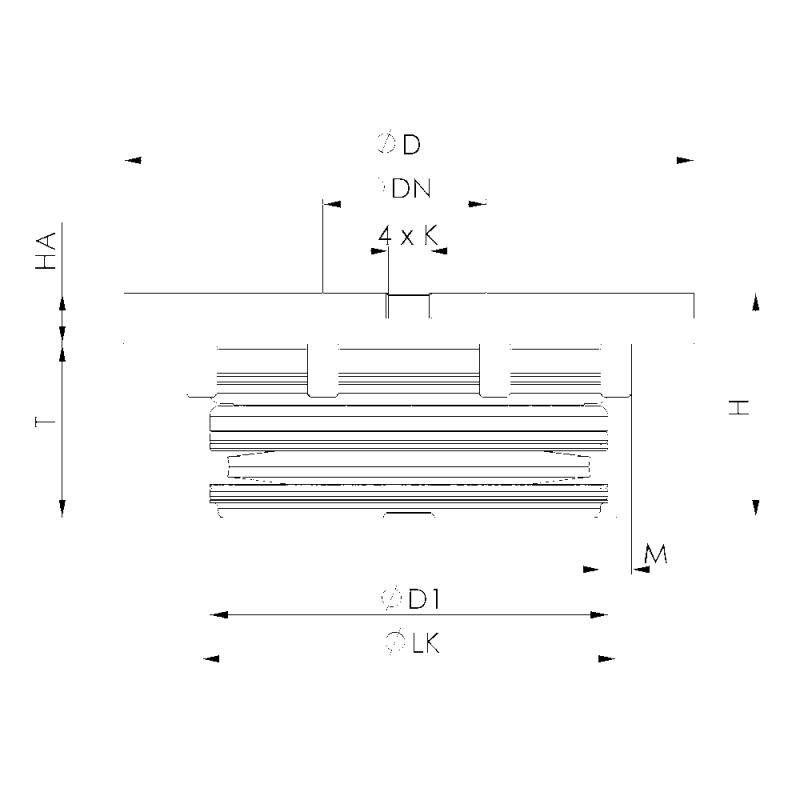

Характеристики

Adapter diameter

78 mm

112 mm

32 mm

Delivery rate min.

Depth

34 mm

Groove width

8 mm

10 mm

Height

44 mm

Max. flow rate

Model

With indexing

Mounting hole diameter

32 mm

Packaging unit

Pitch circle diameter

88 mm

Retaining force

55,000 N

Retraction force/closing force

20 kN kN

Thickness

34 mm

Thickness 2

10 mm

Thread diameter

M6 mm

Thread dimension

Total height

44 mm

Type

K20

Weight

1.4 kg

Width 2

8 mm
